汽车总装机械手之仪表板机械手

• 仪表板（Instrument Panel，有时也简称IP），本身有贯穿到底的金属加强梁支撑整个 IP 结构，前端安装两个 M6 螺栓固定在车身的两个安装孔中（其中一个为定位孔）。同时车身左右两端有片状饭金固定仪表板两端，中部再增加几个安装点。

• 尺寸和重量：长度1400mm-1600mm，重量60~80kg。进车时，从前门进去，但需要翻转角度以避免仪表板工件与车体干涉。

• 安装弊端：仪表板工件比较大、比较长，如果工件重量需要人工处理，装配时的对位工作将异常困难；另外，整体又比较软，如果人工直接安装，磕碰擦伤不可避免，哪怕多几个人一起抬，可能引发的质量问题也是不可接受的。

•

•

•

• 因此，该工位的仪表板总成装配，必须借助于省力设备实现。

  仪表板助力机械手，可用于仪表板总成的生产制造过程，也可以用于汽车总装的生产制造过程。

•

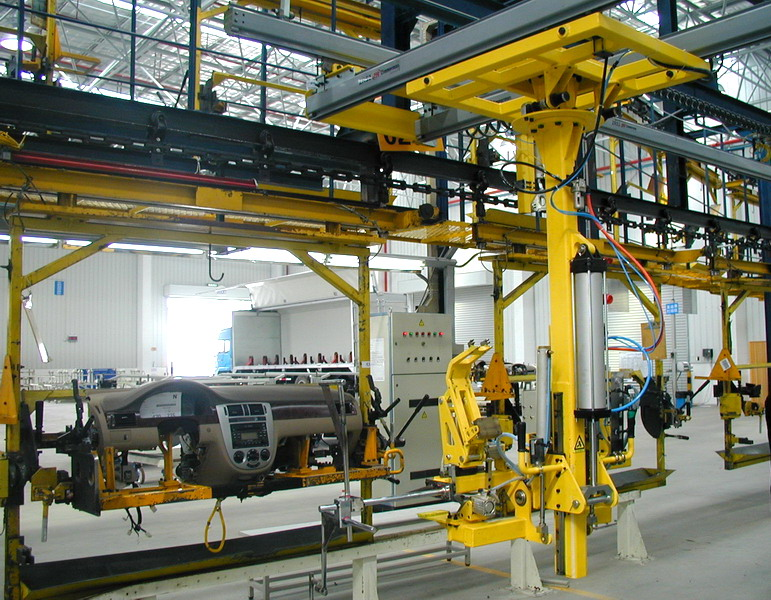

仪表板搬运—汽车零部件厂

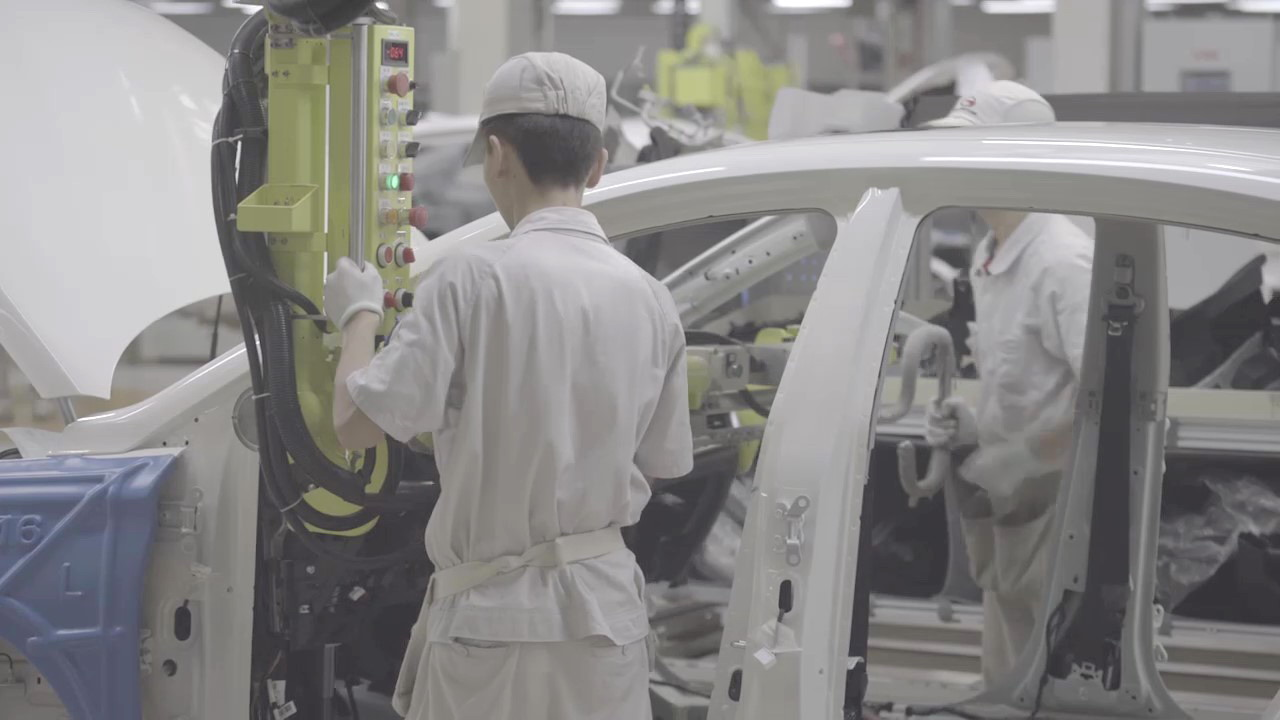

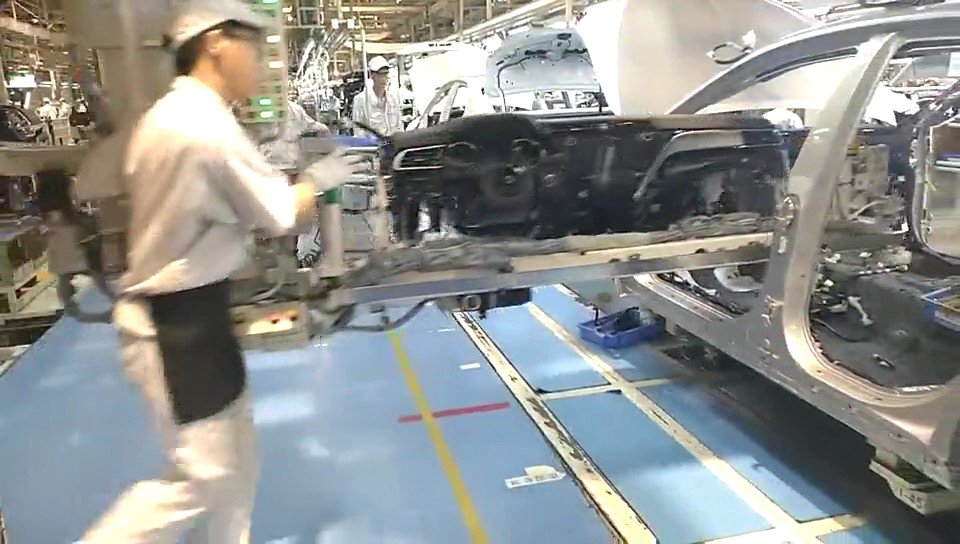

仪表板装配—汽车主机厂

汽车仪表板助力机械手的专用移载夹具，是深厚行业应用经验的积累和各种高端技术应用的集合，虽然仪表总成有一根主横梁，但实际上主要还是塑胶包覆件和电子件的装配体，整体刚性很差；另外，不同的厂家设计出来的仪表板总成差别很大，选择哪几个点作为支撑受力点，是对行业经验的一个巨大考验！

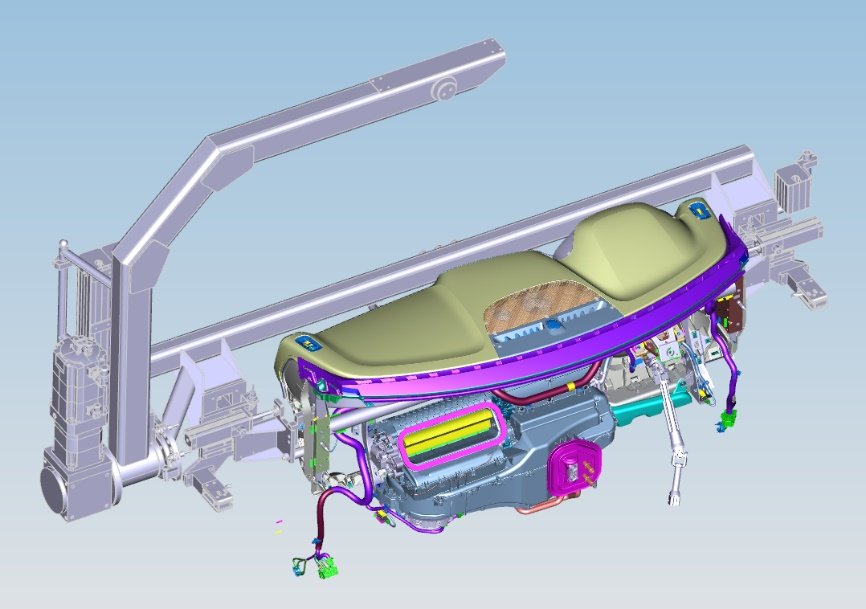

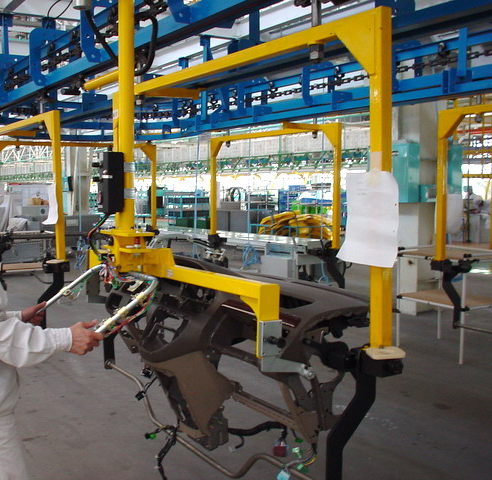

仪表板夹具式样A—工件上部抓取

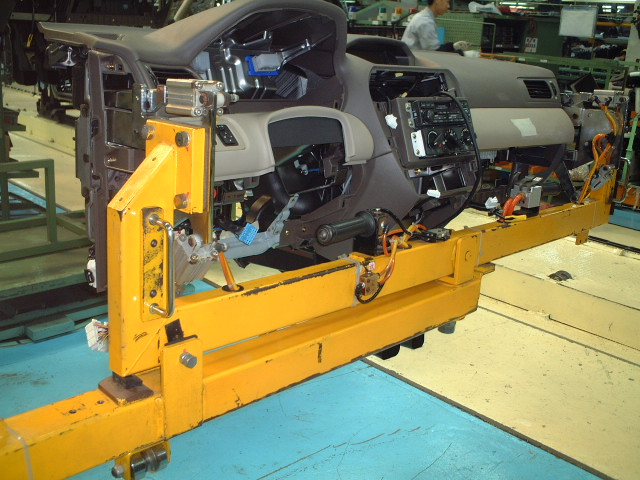

仪表板夹具式样B—工件下方托举

有了助力机械手的引入，就有了更多便利操作者的想像空间——自动调整进车角度、自动调整安装角度、取料时初定位、装配时快捷对位……

有了这些人性化的设计和匠心，在稳步提升生产节拍的同时，汽车总装生产线上的装配工人，就会更轻松；同时，产品质量又得到了更高的保障。

为了更好地提升生产节拍，确保产品质量，同时更进一步地减少对操作工人经验和工作负荷的要求，随着中国汽车工业的发展，我们越来越多地融入了高端自动化技术。在过去的生产实践中，已经有了如下创新：

• 取料路径，通过伺服自动实现

• 进车轨迹，通过伺服自动实现

• 有些工厂，甚至引入六维力觉传感器技术







仪表板，是汽车操纵中心和信息交互中心，也是汽车技术精华的集中呈现；而仪表板机械手，则是助力机械手产品的明珠，该工位机械手，也是各种新技术新科技应用最多的机械手产品。



更多优势产品、更多高科技元素和人机工程学系统应用典范，等您来解锁。欢迎来电咨询！
